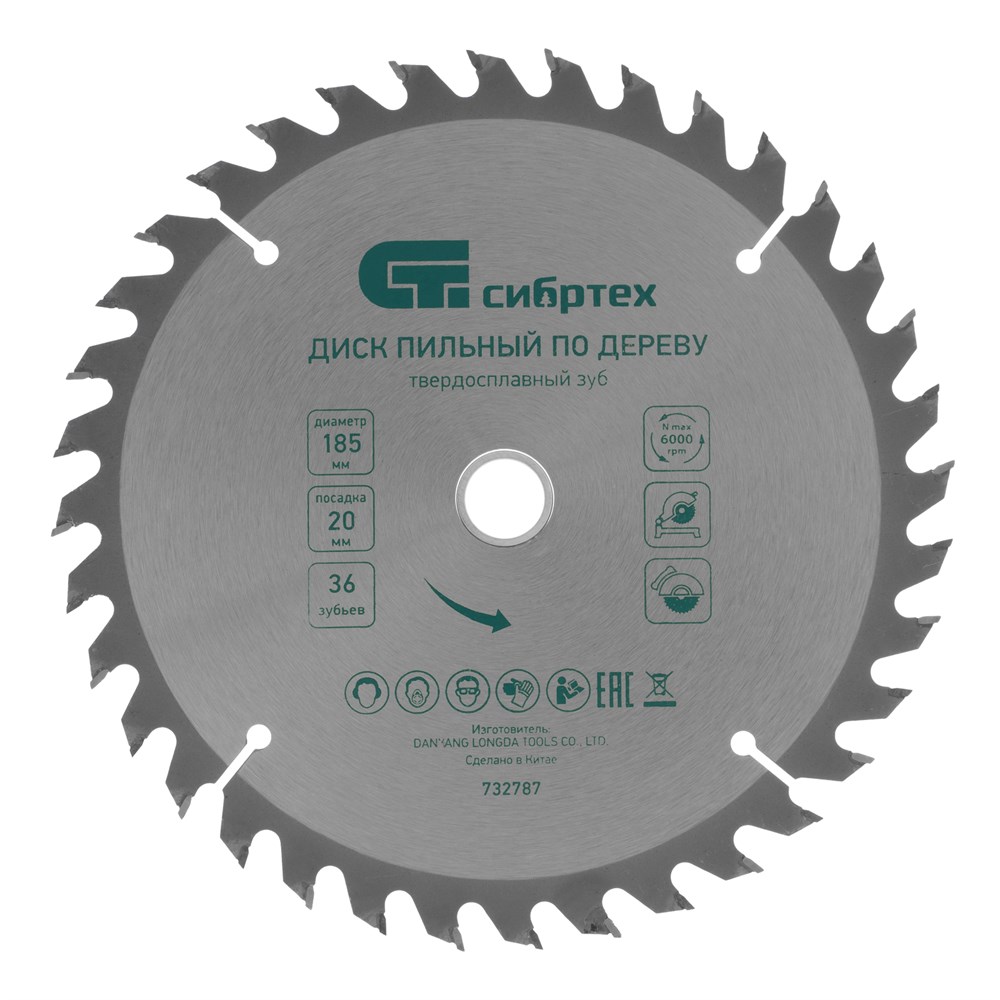

Пильный диск по дереву, 185 х 20 мм, 36 зубьев, кольцо 16/20 Сибртех

Вес:
0
кг.
Есть в наличии

Пильный диск по дереву Сибртех 732787 диаметром 185 х 20 мм, с 36 зубьями и переходным кольцом 20/16, предназначен для быстрого распила древесины мягких и твердых пород, фанеры, ДСП, МДФ. Используется с циркулярными и торцовочными пилами с посадочным диаметром 20 мм. Переходное кольцо 20/16 позволяет при необходимости изменить размер посадки. Средние зубья позволяют добиться оптимального соотношения качества и скорости реза. Диск подходит для бытового применения.

Преимущества

  • Прочность и высокая производительность — основание диска изготовлено из стали 50, режущие пластины выполнены из твердого сплава YG8 и заточены с использованием алмазного абразива.
  • Универсальность — зубья типа АТВ позволяют производить как продольный, так и поперечный рез.
  • Качественный рез материалов — зубья имеют попеременную заточку.
  • Защита от заклинивания — компенсационные прорези препятствуют деформации диска при нагреве.
  • Высокий ресурс — режущие пластины припаяны качественным медным припоем, поэтому диск выдерживает интенсивные нагрузки.
  • Id товара со старого сайта
    32454
  • Бренд
    СИБРТЕХ
  • Вес (брутто), кг
    0.3
  • Вид режущих элементов
    твердосплавные напайки
  • Высота в упаковке, мм
    14
  • Гарантия
    нет
  • Группа товаров
    Ручной инструмент
  • Диаметр, мм
    185
  • Длина в упаковке, мм
    191
  • Код ТН ВЭД
    8202310000
  • Количество зубьев
    36
  • Количество товара в большом коробе, шт
    50
  • Количество товара в малом коробе, шт
    2650
  • Комплектация
    Пильный диск - 1 шт
  • Максимальное число оборотов, об/мин
    6000
  • Максимальный угол заточки
    18
  • Максимальный угол заточки, °
    18
  • Материал зубьев
    YG8
  • Материал корпуса
    сталь 50
  • Материал обработки
    дерево
  • Назначение
    по дереву
  • Наименование
    Пильный диск по дереву, 185 х 20 мм, 36 зубьев, кольцо 16/20 Сибртех
  • Описание

    Пильный диск по дереву Сибртех 732787 диаметром 185 х 20 мм, с 36 зубьями и переходным кольцом 20/16, предназначен для быстрого распила древесины мягких и твердых пород, фанеры, ДСП, МДФ. Используется с циркулярными и торцовочными пилами с посадочным д

  • Посадочный диаметр, мм
    20
  • Предметные
    https://storage.yandexcloud.net/pim-storage-prod/asset/0/b/2/9/0b29b77fecd6fe34bea3fbadc277d9a60b160807_732787_001.jpg
  • Розничная цена
    0.00
  • Сертификат соответствия
    https://storage.yandexcloud.net/pim-storage-prod/asset/0/0/b/c/00bc5b3e87799ed9f57a6e554d19db74df4da4bf_732787_c1.pdf
  • Ссылка на сертификат
    https://storage.yandexcloud.net/pim-storage-prod/asset/0/0/b/c/00bc5b3e87799ed9f57a6e554d19db74df4da4bf_732787_c1.pdf
  • Страна бренда
    Россия
  • Страна производства
    Китай
  • Тип скидки
    Ручной инструмент
  • Тип упаковки
    картонный конверт
  • Толщина пропила, мм
    2
  • Толщина, мкм
    1.4
  • Толщина, мм
    1.4
  • Честный Знак
    нет
  • Ширина в упаковке, мм
    197
  • Штрихкод
    4044996129211
  • Штрихкод (EAN-13)
    4044996129211
